SFC系列安全光幕
特點：◆通過CE安全4級認證；◆體積精巧、外形美觀；◆安裝方便、靈活；◆抗電磁、光干擾能力強；◆抗振性強，防水、防塵性能優越；◆完善的自檢、互檢功能；◆具有工作狀態、接線、故障指示及輔助對光功能；◆具有安全監控的雙路NPN/PNP輸出；◆具有EDM、輔助輸出功能(可選）。技術參數：保...
特點：
◆ 通過CE安全4級認證；
◆ 體積精巧、外形美觀；
◆ 安裝方便、靈活；
◆ 抗電磁、光干擾能力強；
◆ 抗振性強，防水、防塵性能優越；
◆ 完善的自檢、互檢功能；
◆ 具有工作狀態、接線、故障指示及輔助對光功能；
◆ 具有安全監控的雙路NPN/PNP輸出；
◆ 具有EDM、輔助輸出功能 (可選）。
技術參數：
| 保護長度 | 0~6000mm |
| 保護高度 | 光軸間距×(光束數-1) |
| 光軸間距 | 7.5mm, 15mm, 30mm |
| 檢測精度 | 14mm, 21mm, 36mm |
| 工作電源 | DC12V~24V |
| 工作電流 | <200mA |
| 負載電流 | <200mA |
| 響應時間 | <20ms |
| 診斷覆蓋率 | >99% |
| 平均無危險故障時間 | 99a |
| 安全等級 | PL e (EN ISO 13849) |
| 防護等級 | IP65 |
| 工作溫度 | –10°C ~ +55°C |
| 環境濕度 | 20°C, RH ≤85% |
| 抗光干擾 | 10000Lux (入射角 ≥5°) |
| 抗振動 | 頻率:10~55Hz, 振幅:0.35mm |
| 抗沖擊 | 10g, 16ms, X,Y,Z軸，每軸1000次 |
接線圖：
選型表：

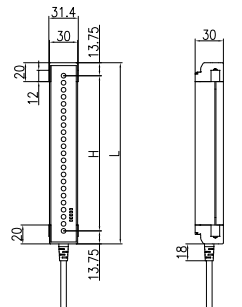

H:保護高度 L:傳感器高度
| 檢測精度14mm | 檢測精度21mm | 檢測精度36mm | |||||||||
| 規格 | 光束 | H | L | 規格 | 光束 | H | L | 規格 | 光束 | H | L |
| SFC140165 | 23 | 165 | 193 | SFC210165 | 12 | 165 | 193 | SFC360210 | 8 | 210 | 238 |
| SFC140225 | 31 | 225 | 253 | SFC210225 | 16 | 225 | 253 | SFC360270 | 10 | 270 | 298 |
| SFC140285 | 39 | 285 | 313 | SFC210285 | 20 | 285 | 313 | SFC360330 | 12 | 330 | 358 |
| SFC140345 | 47 | 345 | 373 | SFC210345 | 24 | 345 | 373 | SFC360390 | 14 | 390 | 418 |
| SFC140405 | 55 | 405 | 433 | SFC210405 | 28 | 405 | 433 | SFC360450 | 16 | 450 | 478 |
| SFC140465 | 63 | 465 | 493 | SFC210465 | 32 | 465 | 493 | SFC360510 | 18 | 510 | 538 |
| SFC140525 | 71 | 525 | 553 | SFC210525 | 36 | 525 | 553 | SFC360570 | 20 | 570 | 598 |
| SFC140585 | 79 | 585 | 613 | SFC210585 | 40 | 585 | 613 | SFC360630 | 22 | 630 | 658 |
| SFC140645 | 87 | 645 | 673 | SFC210645 | 44 | 645 | 673 | SFC360690 | 24 | 690 | 718 |
| SFC140705 | 95 | 705 | 733 | SFC210705 | 48 | 705 | 733 | SFC360750 | 26 | 750 | 778 |
| SFC140765 | 103 | 765 | 793 | SFC210765 | 52 | 765 | 793 | SFC360810 | 28 | 810 | 838 |
| SFC140825 | 111 | 825 | 853 | SFC210825 | 56 | 825 | 853 | SFC360870 | 30 | 870 | 898 |
| SFC140885 | 119 | 885 | 913 | SFC210885 | 60 | 885 | 913 | SFC360930 | 32 | 930 | 958 |
| SFC140945 | 127 | 945 | 973 | SFC210945 | 64 | 945 | 973 | SFC360990 | 34 | 990 | 1018 |
| SFC141005 | 135 | 1005 | 1033 | SFC211005 | 68 | 1005 | 1033 | SFC361050 | 36 | 1050 | 1078 |
| SFC141065 | 143 | 1065 | 1093 | SFC211065 | 72 | 1065 | 1093 | SFC361110 | 38 | 1110 | 1138 |
| SFC141125 | 151 | 1125 | 1153 | SFC211125 | 76 | 1125 | 1153 | SFC361170 | 40 | 1170 | 1198 |
| SFC141185 | 159 | 1185 | 1213 | SFC211185 | 80 | 1185 | 1213 | SFC361230 | 42 | 1230 | 1258 |
| SFC141245 | 167 | 1245 | 1273 | SFC211245 | 84 | 1245 | 1273 | SFC361290 | 44 | 1290 | 1318 |
| SFC141305 | 175 | 1305 | 1333 | SFC211305 | 88 | 1305 | 1333 | SFC361350 | 46 | 1350 | 1378 |
| SFC141365 | 183 | 1365 | 1393 | SFC211365 | 92 | 1365 | 1393 | SFC361410 | 48 | 1410 | 1438 |
| SFC141425 | 191 | 1425 | 1453 | SFC211425 | 96 | 1425 | 1453 | SFC361470 | 50 | 1470 | 1498 |
| SFC141485 | 199 | 1485 | 1513 | SFC211485 | 100 | 1485 | 1513 | SFC361530 | 52 | 1530 | 1558 |
